Wysokoprężna precyzyjna obudowa do formowania wtryskowego dla czujnika WP01V firmy Levelcon

Precyzyjne formowanie wtryskowe: obudowa odporna na wysokie ciśnienie dla czujnika WP01V firmy Levelcon

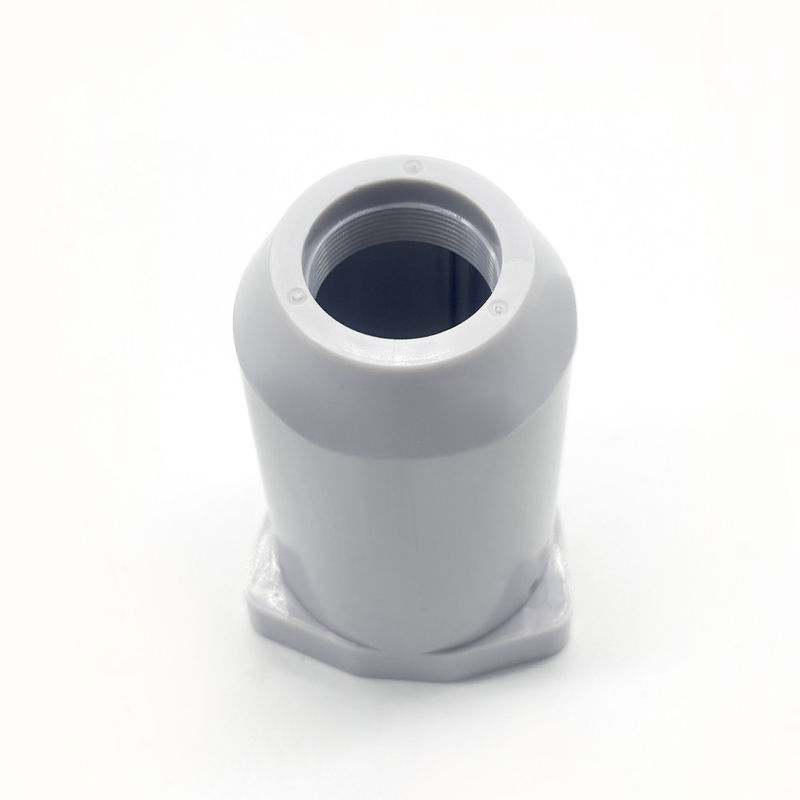

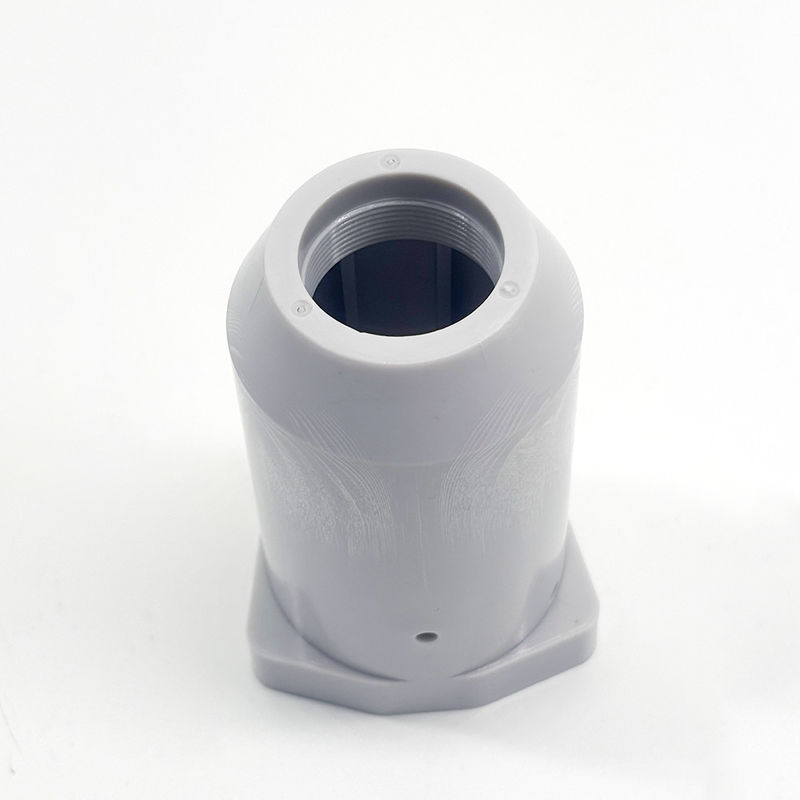

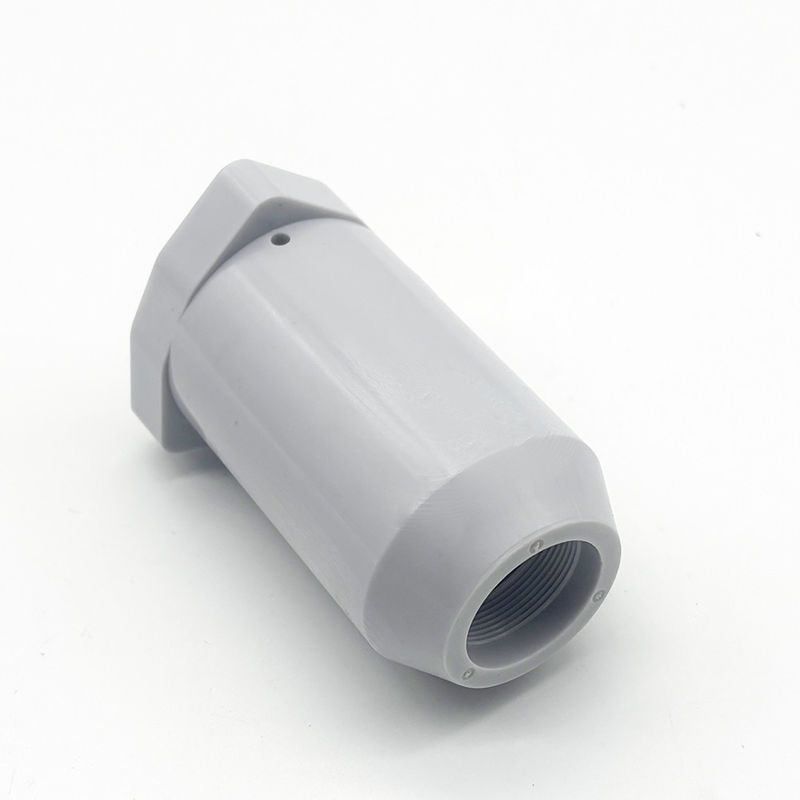

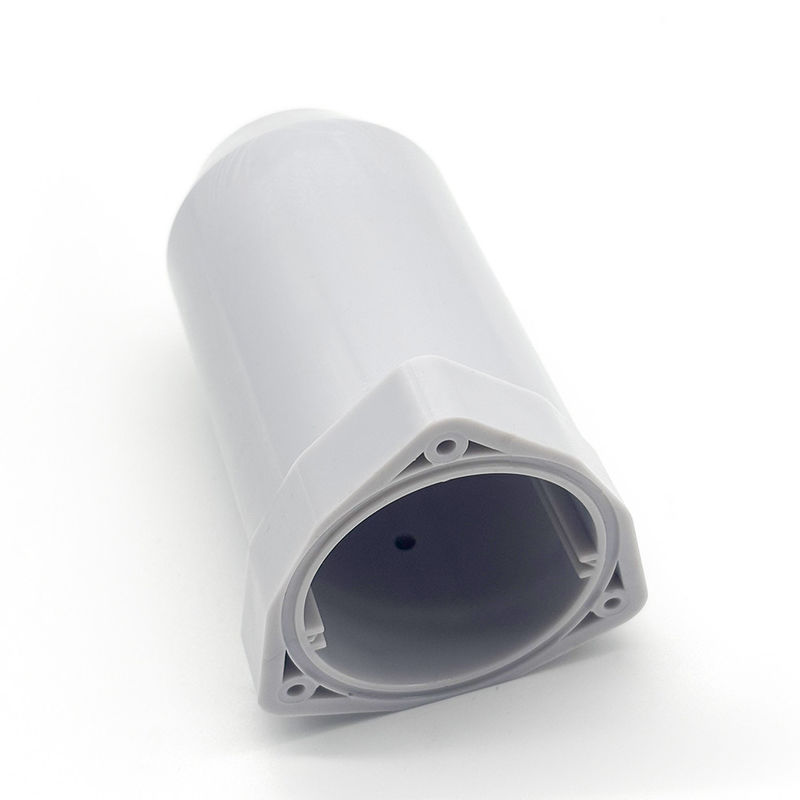

FCE współpracowało z Levelcon w celu zaprojektowania i produkcji obudowy i podstawy dla czujnika WP01V, produktu znanego z możliwości pomiaru szerokiego zakresu poziomów ciśnienia.Ten złożony projekt wymagał zaawansowanego doboru materiału, niestandardowych rozwiązań do formowania wtryskowego i skrupulatnych technik demoldingu, aby zapewnić wyjątkową wydajność i jakość.

Wysokiej wytrzymałości materiały odporne na promieniowanie UV

Aby spełnić rygorystyczne wymagania dotyczące wytrzymałości czujnika WP01V, FCE zaproponował użycie materiału z wysokowytrzymałego polikarbonatu (PC).Materiał ten nie tylko zapewniał doskonałą wytrzymałość w warunkach ekstremalnego ciśnienia, ale również zapewniał odporność na promieniowanie UV dla niezawodnego użytkowania na zewnątrzFCE zaleca grubość ściany 3 mm dla obudowy, zwalidowaną za pomocą analizy elementów skończonych (FEA),które potwierdziły zdolność konstrukcji do wytrzymania silnego ciśnienia bez naruszania integralności.

Dostosowane rozwiązanie demoldingowe dla nici wewnętrznych

Włączenie wewnętrznych nici do obudowy stanowiło znaczne wyzwanie dla procesu formowania wtryskowego, ponieważ standardowe formy mogą prowadzić do przyklejania części podczas demoldowania.FCE zaprojektował specjalistyczny wewnętrzny mechanizm demoldingu nici dostosowany do tego wymoguPo szczegółowym wyjaśnieniu jego funkcjonalności, klient zatwierdził rozwiązanie, zapewniając efektywną produkcję i precyzyjne tworzenie nici bez wad.

Zwiększenie struktury i chłodzenia w celu ograniczenia kurczenia

Gęsto ściankowa konstrukcja obudowy zwiększa ryzyko kurczenia się powierzchni, potencjalnie wpływając zarówno na estetykę, jak i wydajność.FCE zoptymalizował strukturę wewnętrzną, zastępując zbyt grube sekcje strategicznie umieszczonymi żebramiZmiana ta zmniejszyła stężenie materiału przy zachowaniu integralności strukturalnej.

W celu dalszego zwiększenia wydajności chłodzenia FCE wybrała miedź do rdzenia formy ze względu na jej lepszą przewodność cieplną.zapewnienie jednolitego chłodzenia w całej obudowieTakie podejście minimalizowało defekty powierzchni i zwiększało zarówno wygląd, jak i dokładność wymiarów.

Szczegółowe badania i zatwierdzenie produkcji bezproblemowej

Po zakończeniu produkcji formy FCE dostarczyło próbki części do montażu i rygorystycznych testów wydajności.Wzruszone wynikami, Levelcon zatwierdził próbki do masowej produkcji. FCE wykonał zamówienie na czas, przestrzegając najwyższych standardów jakości.

Główne wydarzenia

Projekt ten jest przykładem wiedzy specjalistycznej FCE w dziedzinie inżynierii precyzyjnej i formowania wtryskowego, koncentrując się na:

Wybór materiału odpornego na ciśnienie: Wysokiej wytrzymałości PC dostosowane do ekstremalnych zastosowań.

Zaawansowane rozwiązania demoldingowe: Dostosowane do potrzeb mechanizmy do efektywnego formowania wewnętrznych nitek.

Innowacyjna optymalizacja projektu: Zmodyfikowane konstrukcje i ulepszone systemy chłodzenia dla lepszej jakości.

Łącząc innowacyjność, techniczną przebiegłość i dbałość o szczegóły, FCE dostarczył solidne i niezawodne rozwiązanie dla czujnika WP01V,dalsze umacnianie reputacji wiarygodnego lidera w technologii formowania wtryskowego.
